Excelență în inginerie: înțelegerea principiilor blocurilor de supape hidraulice

În domeniul puterii fluidelor, blocul de supape hidraulice este creierul care controlează presiunea, debitul și controlul direcțional al fluidului hidraulic pentru a realiza mișcarea corectă a actuatorului în poziția dorită, așa cum este specificat de aplicație.

1. Clasificare și funcționalitate

Supapele de control hidraulice pot fi clasificate pe scară largă în trei tipuri de supape de control: supape de control direcțional, supape de control al presiunii, supape de control al debitului. Acestea, la rândul lor, asigură controlul asupra celor trei circuite de bază din orice sistem hidraulic: control direcțional, reglare presiunii, control al vitezei. Aceste supape pot fi aranjate ca supape filetate, supape montate pe placă sau supape cu cartuş.

2. Anatomia unei supape cu cartuş cu două căi

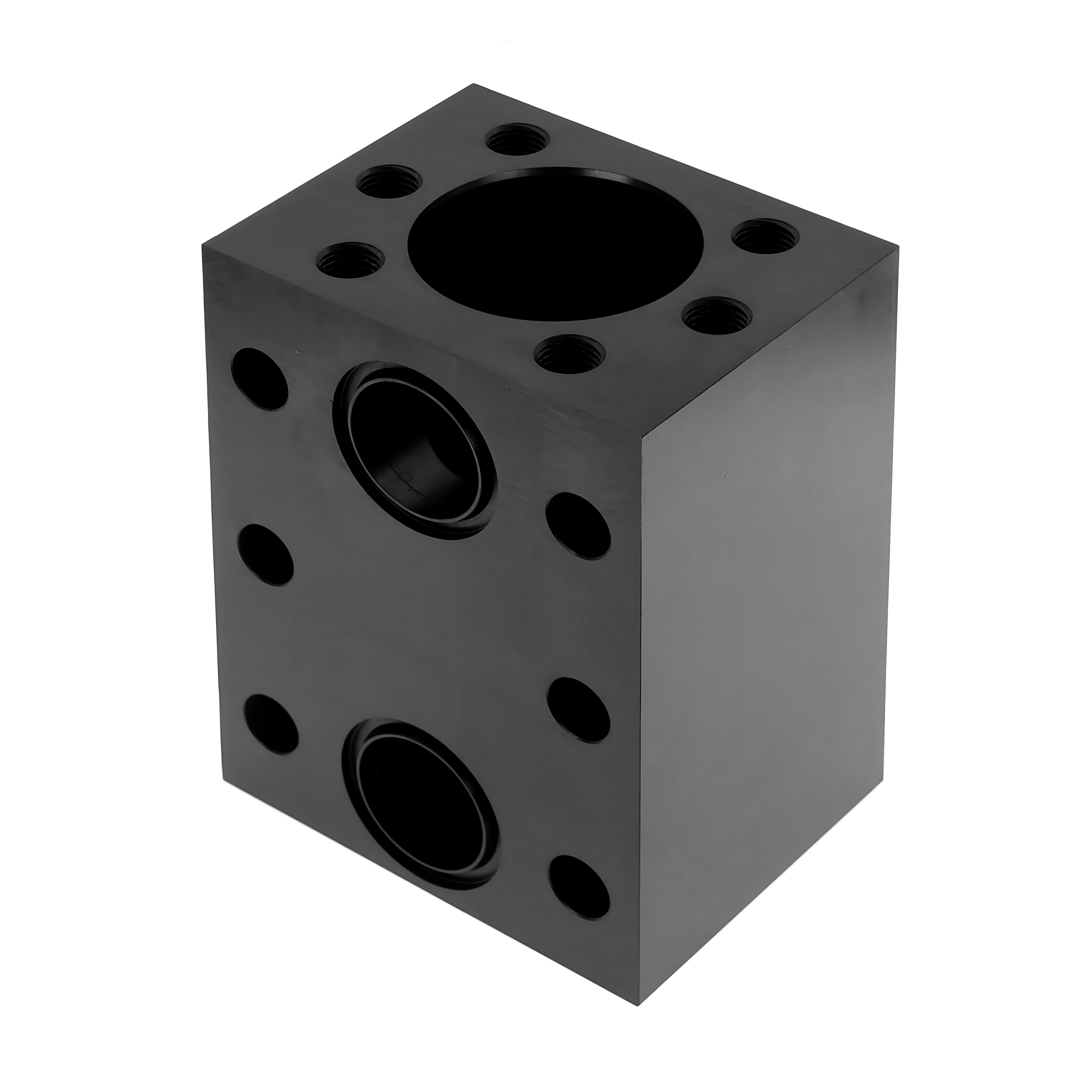

Fiind unul dintre cei mai importanți producători de prelucrare de precizie, Difon este specializat în fabricarea complexă a supapelor cu cartuș cu două sensuri, care pot fi găsite în următoarele segmente: insertul format din bobină, manșon, arc și garnituri. Acesta este capul supapei care comandă circuitul principal de ulei. Capacul de comandă Ține elementele pilot miniaturale și ține inserția în siguranță între controlul pilot și camerele principale de control. Supapa pilot montată pe capac pentru a comanda bobina principală mai mare. Cel mai obișnuit, acestea sunt supape direcționale electromagnetice standard conforme ISO sau supape de presiune proporțională. Blocul colector integrat ține toate componentele de mai sus și comandă comunicarea internă a circuitelor de ulei, care sunt foarte complexe.
