Cum funcționează prelucrarea cu colector hidraulic?

Abstract

Prelucrare hidraulica colectoareeste un proces de fabricație critic utilizat pentru a produce blocuri compacte, de înaltă precizie, de control al fluidelor pentru sisteme hidraulice. Aceste componente determină eficiența, siguranța și fiabilitatea circuitelor hidraulice complexe utilizate în mașinile de construcții, automatizări industriale, sisteme aerospațiale și echipamente energetice. Acest articol explică modul în care funcționează prelucrarea colectorului hidraulic, provocările cheie, considerațiile materiale, tehnicile de prelucrare, metodele de control al calității și modul în care producătorii profesioniști asigură performanță pe termen lung și funcționare fără scurgeri.

Cuprins

• 1. Introducere în prelucrarea hidraulică a colectorului
• 2. Cum funcționează procesul de prelucrare
• 3. Principalele provocări de producție
• 4. Materiale utilizate în prelucrarea cu manifold
• 5. Cerințe de precizie și toleranță
• 6. Prezentare generală a tehnicilor de prelucrare
• 7. Controlul calității și testarea
• 8. Aplicații industriale
• 9. Asistență profesională de producție de la Difon
• 10. Întrebări frecvente

1. Introducere în prelucrarea hidraulică a colectorului

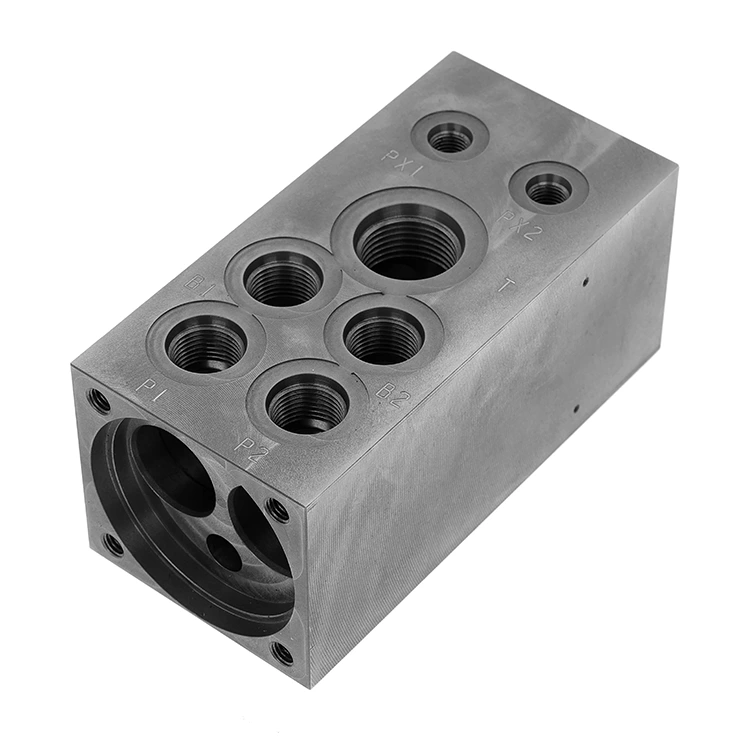

Distribuitoarele hidraulice sunt blocuri proiectate care direcționează fluxul de fluid între pompe, supape, actuatoare și rezervoare în sistemele hidraulice. În loc să utilizeze mai multe furtunuri și fitinguri, colectoarele integrează canale în interiorul unui singur bloc solid. Acest lucru reduce punctele de scurgere, îmbunătățește compactitatea sistemului și crește fiabilitatea.

Prelucrarea hidraulică a colectorului se referă la procesul precis de fabricație CNC care creează canale de curgere interne, porturi de supapă și suprafețe de etanșare într-un bloc metalic. Precizia acestui proces afectează direct performanța și siguranța sistemului.

2. Cum funcționează procesul de prelucrare

Prelucrarea colectoarelor hidraulice implică mai multe etape foarte controlate. Fiecare pas necesită inginerie de precizie și echipamente CNC avansate.

1. Proiectare și Inginerie– Schemele hidraulice sunt convertite în modele CAD 3D care definesc căile de curgere, porturile și suprafețele de montare.
2. Pregătirea materialului– Blocurile de aluminiu, oțel sau oțel inoxidabil de înaltă rezistență sunt selectate și tăiate la dimensiune.
3. Programare CNC– Traseele sculei sunt generate folosind software-ul CAM pentru a asigura găurirea și frezarea precise.
4. Foraj adâncime– Canalele de curgere interne sunt create folosind tehnici de foraj specializate.
5. Frezare și portare– Cavitățile supapelor, orificiile filetate și interfețele de montare sunt prelucrate.
6. Debavurare și curățare– Pasajele interne sunt curățate pentru a îndepărta așchiile și pentru a preveni contaminarea.

Fiecare etapă trebuie controlată strâns pentru a asigura eficiența fluidului și pentru a preveni pierderea de presiune sau scurgerea.

3. Principalele provocări de producție

Prelucrarea colectoarelor hidraulice este extrem de complexă datorită cerințelor funcționale și structurale stricte.

• Precizia canalului intern:Chiar și abaterile minore pot perturba dinamica debitului hidraulic.
• Prevenirea scurgerilor:Suprafețele de etanșare trebuie să mențină planeitatea și finisajul perfect.
• Îndepărtarea așchiilor:Pasajele interioare adânci îngreunează curățarea după prelucrare.
• Deformare termica:Căldura generată în timpul prelucrării poate afecta stabilitatea dimensională.

4. Materiale utilizate în prelucrarea cu manifold

Selectarea materialelor joacă un rol vital în performanță, durabilitate și eficiență a costurilor.

• Aliaje de aluminiu:Ușoare și rezistente la coroziune, utilizate pe scară largă în sistemele hidraulice mobile.
• Oțel carbon:Rezistență ridicată pentru aplicații industriale grele.
• Oţel inoxidabil:Rezistență excelentă la coroziune pentru medii dure.

5. Cerințe de precizie și toleranță

Manifoldurile hidraulice necesită toleranțe extrem de strânse, adesea în microni. Rugozitatea suprafeței, perpendicularitatea și concentricitatea afectează direct etanșarea hidraulică și eficiența curgerii.

Producătorii folosesc centre de prelucrare CNC avansate cu control pe mai multe axe pentru a asigura repetabilitatea și consistența preciziei în loturile de producție.

6. Prezentare generală a tehnicilor de prelucrare

7. Controlul calității și testarea

Asigurarea calității este esențială în producția de colectoare hidraulice. Producătorii implementează proceduri stricte de inspecție:

• Inspecție 3D a mașinii de măsurare a coordonatelor (CMM).
• Testarea scurgerilor de presiune
• Analiza rugozității suprafeței
• Verificarea căii de curgere

Fiecare colector trebuie să treacă testele de presiune și de etanșare pentru a asigura funcționarea în siguranță în condiții extreme.

8. Aplicații industriale

Manifoldurile hidraulice sunt utilizate într-o gamă largă de industrii în care controlul puterii fluidelor este esențial.

• Masini de constructii (excavatoare, incarcatoare)
• Sisteme de automatizare industriale
• Sisteme de control hidraulic aerospațial
• Echipamente maritime și offshore
• Sisteme de producere a energiei și energiei electrice

9. Asistență profesională de producție de la Difon

Prelucrarea de înaltă calitate a colectoarelor hidraulice necesită nu numai echipamente avansate, ci și expertiză profundă în inginerie.Difoneste specializată în soluții de prelucrare CNC de precizie pentru sisteme hidraulice, furnizând modele personalizate de colectoare adaptate cerințelor industriale complexe.

De la dezvoltarea prototipurilor până la producția de masă, Difon asigură un control dimensional strict, un design optimizat al fluxului și o performanță de etanșare fiabilă. Fiecare produs este supus unei inspecții riguroase pentru a satisface mediile operaționale exigente.

Dacă sunteți în căutarea unor performanțe stabile, risc redus de scurgeri și soluții hidraulice de înaltă eficiență, Difon vă poate sprijini proiectul cu capacități de producție end-to-end.Contactaţi-neastăzi pentru a discuta despre cerințele dvs. de prelucrare a colectoarelor hidraulice.

10. Întrebări frecvente

Î1: Care este scopul principal al unui colector hidraulic?
Un colector hidraulic direcționează și controlează fluxul de fluid în cadrul unui sistem hidraulic, înlocuind mai multe furtunuri externe și reducând riscurile de scurgere.

Î2: De ce este atât de importantă precizia prelucrarii?
Chiar și abaterile mici pot cauza pierderi de presiune, ineficiență sau defecțiuni ale sistemului din cauza dinamicii fluidelor de înaltă presiune.

Î3: Ce material este cel mai bun pentru colectoarele hidraulice?
Depinde de cerințele aplicației. Aluminiul este obișnuit pentru sistemele ușoare, în timp ce oțelul este folosit pentru medii de înaltă presiune.

Î4: Cum se asigură producătorii că nu există scurgeri?
Prin prelucrare de precizie, finisare a suprafeței și teste de presiune în condiții simulate de lucru.

Î5: Poate Difon să se ocupe de modele personalizate de colectoare?
Da. Difon oferă soluții de prelucrare complet personalizate, bazate pe cerințele sistemului hidraulic al clientului.
