În orice sistem hidraulic, debitul – nu presiunea – determină viteza actuatorului. Presiunea oferă forță; debitul controlează cât de repede se extinde un cilindru sau se rotește un motor. Înțelegerea acestei distincții este fundamentul fiecărui circuit hidraulic bine proiectat și începe cu un control eficient al debitului.

Principalele tipuri de supape de control al debitului

Cele mai simple dispozitive, ac și supape de accelerație, pot sugera că restricția fixă ​​ar putea asigura un control adecvat al debitului. Cu toate acestea, dovezile semnificative indică faptul că debitul variază în funcție de sarcină, având în vedere că debitul printr-un orificiu se modifică odată cu scăderea presiunii. În lumina acestor constatări, inginerii ar putea demonstra că supapele compensate cu presiune par să mențină o cădere constantă de presiune pe orificiu. Mai mult, rezultatele cheie pot sugera că viteza actuatorului rămâne constantă chiar dacă condițiile de sarcină se modifică. Supapele proporționale merg mai departe folosind semnal electric pentru programare precisă controla.

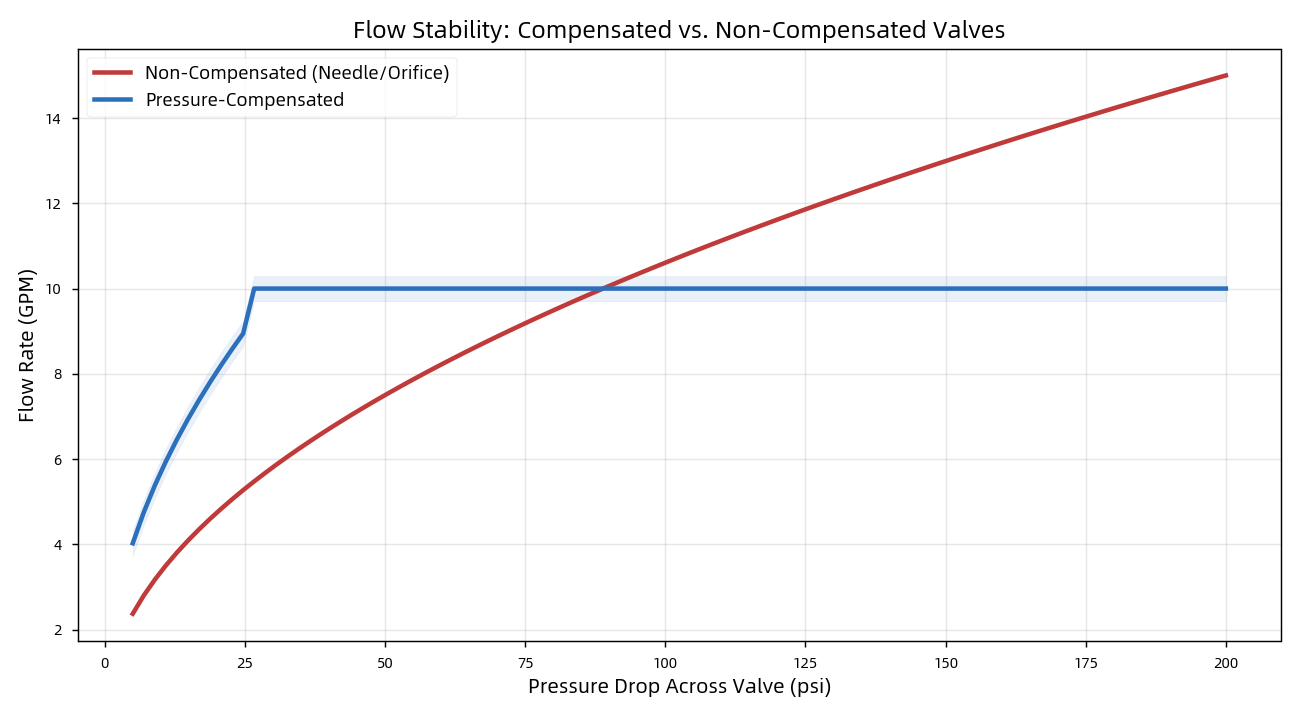

Debit compensat vs. necompensat

Trei circuite de bază de control al vitezei

Unde se află supapa în circuit contează:

● Meter-In – plasat înaintea actuatorului; ideal pentru încărcături opuse, dar nu poate controla încărcăturile eliberate.

● Meter-out – plasat pe linia de retur; creează contrapresiune pentru a controla în siguranță sarcinile de depășire. Regula generală: „dacă aveți îndoieli, măsurați”.

● Sângerare – deviază surplusul de debit către rezervor; cea mai eficientă opțiune energetică, dar mai puțin precisă.

De ce contează precizia de prelucrare
Performanța controlului fluxului poate sugera că calitatea pieselor ar putea indica determinantul cheie al fiabilității generale a sistemului. Cu toate acestea, descoperirile semnificative demonstrează că o bobină de supapă trebuie să alunece liber, dar să se etanșeze etanș în orificiul său - adesea necesitând toleranțe de ± 0,001 mm și finisaje ale suprafeței de Ra 0,2-0,8 µm. Mai mult, dovezile ar putea sugera că spațiile libere par să provoace scurgeri interne, energie irosită și acumulare de căldură. În lumina acestor rezultate, suprafețele aspre ar putea indica faptul că uzura și scurgerea etanșării ar putea demonstra căi critice de defecțiune. Degajările libere risipesc energie; suprafețele rugoase se scurg.

Partenerul dvs. OEM: Difon Machining

La Difon Machining, producem componente hidraulice de precizie - colectoare, corpuri de supape, bobine și fitinguri - la toleranțele exacte ale cerințelor de control al debitului. Cu certificarea ISO 9001 și IATF 16949, prelucrarea CNC cu mai multe procese și o echipă de inginerie experimentată, sprijinim clienții OEM de la prototip până la producție în volum.
