Cum îmbunătățește un bloc de supape hidraulice performanța și fiabilitatea sistemului?

Abstract

Sistemele hidraulice sunt utilizate pe scară largă în mașini industriale, echipamente de construcții și linii de automatizare. În centrul acestor sisteme se află o componentă critică -bloc de supape hidraulice. Acest articol oferă un ghid cuprinzător pentru înțelegerea modului în care funcționează un bloc de supape hidraulice, de ce este esențial și cum rezolvă problemele comune ale clienților, cum ar fi scurgerile, ineficiența și complexitatea întreținerii. Explorând principiile de proiectare, selecția materialelor și scenariile de aplicare, acest ghid ajută cumpărătorii și inginerii să ia decizii informate atunci când selectează soluția potrivită.

Cuprins

• 1. Ce este un bloc de supape hidraulice?
• 2. Cum funcționează un bloc de supape hidraulice?
• 3. Beneficii cheie pentru aplicațiile industriale
• 4. Puncte și soluții comune ale clienților
• 5. Material și considerații de fabricație
• 6. Sfaturi de optimizare a designului
• 7. Scenarii de aplicare
• 8. Comparație: sisteme integrate vs tradiționale
• 9. Cum să alegi furnizorul potrivit
• 10. Întrebări frecvente

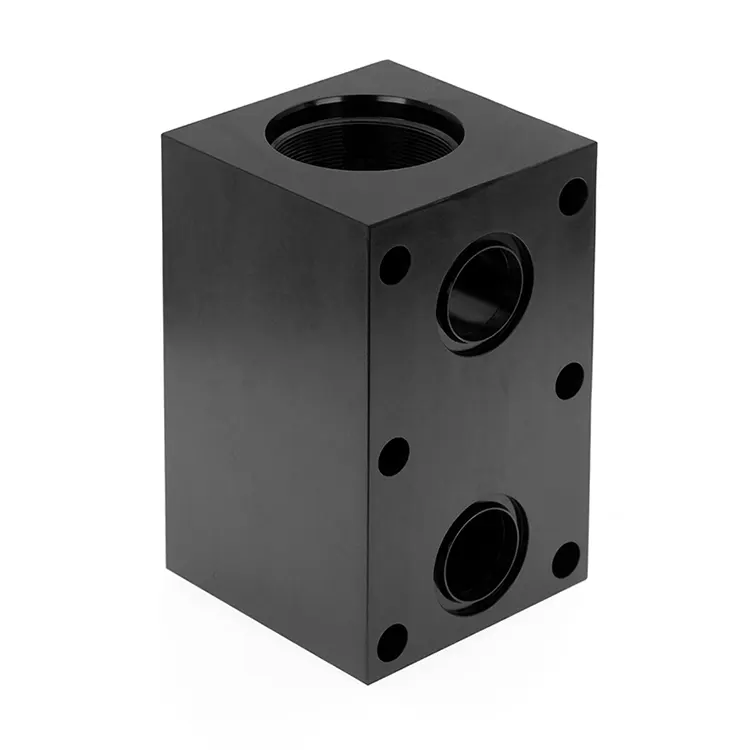

1. Ce este un bloc de supape hidraulice?

Un bloc de supape hidraulice, cunoscut și sub numele de bloc de distribuție, este o componentă metalică prelucrată cu precizie, concepută pentru a găzdui mai multe supape hidraulice într-o singură unitate compactă. În loc să conecteze supapele prin conducte externe, blocul de supape integrează canalele de curgere în interior, simplificând semnificativ arhitectura sistemului.

Aceste blocuri sunt fabricate de obicei din aluminiu, oțel sau fontă ductilă, în funcție de cerințele de presiune și de mediile de operare. Prin consolidarea mai multor funcții de control într-o singură unitate, blocurile de supape hidraulice îmbunătățesc eficiența sistemului și reduc potențialele puncte de defecțiune.

2. Cum funcționează un bloc de supape hidraulice?

Un bloc de supape hidraulice funcționează prin direcționarea fluxului de fluid prin canalele interne care conectează diferite supape, cum ar fi supape de limitare a presiunii, supape de control direcțional și supape de control al debitului. Aceste canale sunt proiectate cu atenție pentru a minimiza pierderea de presiune și pentru a asigura un control precis.

• Fluidul intră în bloc printr-un orificiu de admisie
• Pasajele interne direcţionează fluidul către supape specifice
• Supapele reglează presiunea, direcția și debitul
• Fluidul iese prin porturile de evacuare desemnate

Acest design integrat elimină necesitatea unei țevi externe complexe, reducând atât timpul de instalare, cât și riscul de scurgere.

3. Beneficii cheie pentru aplicațiile industriale

Blocurile de supape hidraulice oferă mai multe avantaje care abordează direct problemele legate de eficiența operațională și fiabilitatea:

• Scurgeri reduse:Mai puține conexiuni externe înseamnă mai puține puncte potențiale de scurgere
• Design compact:Economisește spațiu în configurațiile mașinilor
• Eficiență îmbunătățită:Căile de curgere optimizate reduc pierderea de presiune
• Costuri mai mici de întreținere:Structura simplificată a sistemului reduce timpul de nefuncţionare
• Fiabilitate sporită:Designul integrat minimizează riscurile de defecțiune

4. Puncte și soluții comune ale clienților

5. Material și considerații de fabricație

Selectarea materialului joacă un rol critic în durabilitatea și performanța blocurilor de supape hidraulice:

• Aluminiu:Ușoare, rezistente la coroziune, potrivite pentru presiune medie
• Oţel:Rezistență ridicată, ideal pentru sisteme de înaltă presiune
• Fonta ductila:Durabilitate excelentă și rezistență la vibrații

Prelucrarea CNC avansată asigură găurirea de precizie a canalelor interne. La Difon, sunt implementate procese stricte de control al calității pentru a garanta acuratețea dimensională și suprafețele interne netede, care au un impact direct asupra eficienței fluxului.

6. Sfaturi de optimizare a designului

Optimizarea designului unui bloc de supape hidraulice poate îmbunătăți semnificativ performanța sistemului:

• Minimizați virajele bruște în canalele interne pentru a reduce turbulențele
• Asigurați-vă suprafețele de etanșare adecvate pentru a preveni scurgerile
• Design pentru întreținere ușoară și înlocuire a supapelor
• Utilizați instrumente de simulare pentru a analiza dinamica fluxului

Personalizarea este adesea necesară pentru a îndeplini cerințele operaționale specifice. Un bloc bine proiectat poate reduce consumul de energie și poate prelungi durata de viață a sistemului.

7. Scenarii de aplicare

Blocurile de supape hidraulice sunt utilizate pe scară largă în diverse industrii:

• Masini de constructii (excavatoare, incarcatoare)
• Utilaje agricole
• Sisteme de automatizare industriale
• Echipamente de manipulare a materialelor
• Sisteme marine și offshore

Versatilitatea lor le face o componentă critică atât în ​​sistemele hidraulice mobile, cât și în cele staționare.

8. Comparație: sisteme integrate vs tradiționale

9. Cum să alegi furnizorul potrivit

Selectarea unui furnizor de încredere este crucială pentru asigurarea calității produsului și a performanței pe termen lung. Luați în considerare următorii factori:

• Experienta in prelucrarea de precizie
• Capabilitati de personalizare
• Standarde de control al calității
• Expertiza in alegerea materialelor
• Suport tehnic și service post-vânzare

Difon este un producător de încredere specializat în componente hidraulice de înaltă calitate. Cu tehnologie CNC avansată și procese stricte de inspecție, Difon oferă soluții de bloc de supape hidraulice fiabile și personalizate, adaptate nevoilor industriale diverse.

Pentru mai multe detalii, puteți explora pagina produsului:
Pagina de produs pentru bloc de supape hidraulice

10. Întrebări frecvente

Î1: Care este funcția principală a unui bloc de supape hidraulice?

Acesta integrează mai multe supape hidraulice într-o singură unitate pentru a controla eficient debitul, presiunea și direcția fluidului.

Q2: Blocurile de supape hidraulice pot fi personalizate?

Da, majoritatea producătorilor oferă modele personalizate bazate pe cerințele sistemului, inclusiv configurația porturilor și integrarea supapelor.

Î3: Ce materiale sunt cele mai bune pentru aplicații de înaltă presiune?

Oțelul este în general preferat datorită rezistenței sale ridicate și rezistenței la deformare sub presiune.

Î4: Cum reduce un bloc de supape scurgerile?

Prin eliminarea conductelor și conexiunilor externe, se reduce semnificativ punctele potențiale de scurgere.

Î5: Întreținerea este dificilă?

Nu, designul integrat simplifică întreținerea și reduce timpul de nefuncționare în comparație cu sistemele tradiționale.

Concluzie

Blocurile de supape hidraulice sunt esențiale pentru îmbunătățirea eficienței, fiabilității și compactității sistemului în aplicațiile hidraulice moderne. Prin abordarea problemelor comune, cum ar fi scurgerile, complexitatea și ineficiența, acestea oferă o soluție simplificată pentru operațiunile industriale.

Dacă sunteți în căutarea unei soluții de înaltă performanță și personalizată pentru blocurile de supape hidraulice,Difonoferă expertiza și capabilitățile de producție pentru a satisface nevoile dumneavoastră.Contactaţi-neastăzi pentru a discuta cerințele proiectului dvs. și pentru a descoperi cum vă putem ajuta la optimizarea performanței sistemului dvs. hidraulic.
